Vous cherchez un schéma clair de charpente 1 pente (monopente) avec des plans lisibles, les calculs essentiels (pente, entraxes, sections) et des conseils de pose ? Vous êtes au bon endroit.
Objectif : vous fournir des schémas propres, cohérents et immédiatement exploitables + un résumé des règles de l’art, afin de décider quoi faire soi-même et quand faire appel à un pro.
Schémas d’une charpente monopente (3 configurations types)

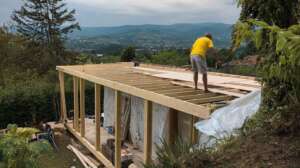

Type 1 — Monopente libre (avant-toits haut/bas possibles)
Quand ? Abris, garages, ateliers indépendants, carports, extensions non adossées.
Principe : une panne faîtière (ou lisse haute), éventuellement une panne intermédiaire selon la portée, et une panne sablière (ou lisse basse). Les chevrons portent de la sablière vers la faîtière, avec éventuels débordements pour les avant-toits.
Points d’attention :
-
Déterminer la pente selon la couverture (bac acier, ardoise, tuiles, membrane…).
-
Gérer les débordements : bandeau, rive, dessous d’avant-toit ventilé.
-
Contreventement (lattis, feuillards, panneaux).

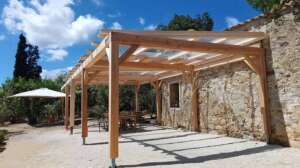

Type 2 — Monopente adossée (contre un mur)
Quand ? Appentis, auvents, extensions accolées à une façade.
Principe : la panne faîtière est proche du mur support ; les chevrons viennent s’y appuyer (sabot, équerres, chevillage) ou sur une muralière. Pas d’avant-toit côté haut.
Points d’attention :
-
Traitement d’étanchéité au raccord avec le mur (solin, bande de rive, bavette, relevés).
-
Vérifier la portance et la fixation dans la maçonnerie (chevilles/rezine/ scellement).
-
Dilatations différentielles (bois/maçonnerie) et évacuation des eaux.
Type 3 — Monopente à chevrons perpendiculaires (couvertures légères)
Quand ? Bacs acier, plaques nervurées, panneaux sandwich.
Principe : chevrons (ou litelage renforcé) posés perpendiculaires aux pannes, optimisant la pose de grandes feuilles (moins de volige).
Points d’attention :
-
Respecter entraxes selon profils et notices fabricants.
-
Soigner les rives (contre-chevrons, closoirs) et l’anti-soulèvement (vents).
-
Traitement de condensation (écran/pare-vapeur/anti-condensation intégré).
Coupes & détails à prévoir sur vos plans
Coupe d’appui “bec d’oiseau” : entaille du chevron sur sablière/lisse, assise plane + angle anti-glissement.
Coupe “grain d’orge” : variante d’entaille d’appui sur panne/lisse (portée courte, appui franc).
Pignons :
-
1 pièce (chevrons continus),
-
2 pièces (raccord à mi-portée),
-
avec ouverture (fenêtre/porte) : renforts (lisses, chevêtres, potelets).

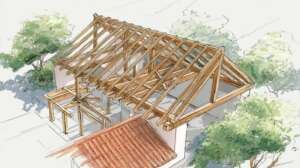

Les éléments d’une charpente (schéma annoté)
Sur un grand schéma légendé, identifiez :
-
Pannes : sablière (basse), faîtière (haute), intermédiaires (si > portée).
-
Chevrons : éléments inclinés supportant le litelage/volige.
-
Échantignoles / contrefiches / jambes de force : anti-flambement / report d’efforts.
-
Lisses / muralière : liaisons horizontales (sur mur).
-
Connecteurs : sabots, équerres, tire-fonds, boulons, ferrures, feuillards.
-
Écrans & couches : écran sous-toiture, pare-vapeur, isolants, contre-lattes, litelage.
-
Rives & égouts : bandeaux, closoirs, gouttières, planches de rive, larmiers.
Calculs essentiels (pente, entraxes, sections)
ℹ️ Les valeurs ci-dessous sont indicatives. Les DTU/Eurocodes et notices fabricants priment selon zone de vent/neige, portées, essences, qualité du bois et type de couverture. En cas de doute : faites valider par un charpentier.
1) Pente : formules & exemples
-
Pente en % = (Hauteur / Longueur horizontale) × 100
-
Hauteur = Longueur × tan(°)
-
Degrés ↔ % : % ≈ tan(°) × 100
Exemples pour une longueur horizontale de 6,00 m :
-
10° → tan(10°) ≈ 0,1763 → Hauteur ≈ 1,06 m
-
15° → tan(15°) ≈ 0,2679 → Hauteur ≈ 1,61 m
-
20° → tan(20°) ≈ 0,3640 → Hauteur ≈ 2,18 m
✅ Astuce : commencez par la couverture choisie (bac acier, ardoise, tuiles…) → vérifiez la pente minimale requise dans la notice fabricant → calculez la hauteur.
2) Entraxes (ordres de grandeur usuels)
-
Chevrons : souvent 60 à 80 cm d’entraxe pour couvertures légères ; plus serré si charges élevées/volige/ardoise.
-
Pannes : 1,00 à 1,50 m selon section, portée et contreventement.
🎯 Adaptez à la portée et au profil de la couverture (voir tableau fabricant). Une simulation par un pro peut optimiser sections/poids/coût.
3) Sections (logique de choix)
-
Plus la portée et les charges sont grandes, plus la section augmente.
-
Pour des portées courtes (abris), des sections modérées suffisent ; dès que la portée > 3–4 m ou qu’il y a neige/vent importants, on renforce (section, entraxes plus serrés, appuis intermédiaires).
-
Qualité du bois (C18, C24…), taux d’humidité, classe d’emploi et traitements influent.
💡 Faites dimensionner par un charpentier : c’est rapide, sûr et souvent économique (on évite le surdimensionnement).
Assemblages & appuis (équerres, sabots, tire-fonds)
-
Appuis chevron/panne ou lisse : entaille bec d’oiseau + sabot métallique ou équerres selon cas.
-
Liaisons pannes/montants : équerres lourdes + boulons/ tire-fonds ; soigner reprises d’efforts.
-
Anti-déversement / anti-soulèvement : feuillards croisés, ancrages en rive, fixations conformes aux zones de vent.
-
Rives & avant-toits : bande de rive, planche d’égout, larmier, grilles anti-intrusion, ventilation.
-
Étanchéité (adossé) : solins, bandes d’étanchéité, relevés sous couverture, mastic adapté.
Pose pas-à-pas
⚠️ Sécurité d’abord : EPI (gants, lunettes, harnais), échafaudage, lignes de vie, levage maîtrisé.
-
Implantation & traçage : axes, niveaux, points d’ancrage, contrôle des aplombs.
-
Pose des appuis : lisses/muralière (adossé) ou poteaux/ madriers (libre), ancrages conformes.
-
Mise en place des pannes : sablière, (intermédiaire), faîtière ; calages et contreventement provisoire.
-
Découpe & pose des chevrons : entailles d’appui, contrôle d’entraxe et de planéité.
-
Contreventement : feuillards/entretoises/panneaux ; rigidification d’ensemble.
-
Écran & litelage/volige : selon la couverture, pose continue ou litelage aux entraxes prescrits.
-
Couverture & rives : pose dans le sens du vent dominant quand pertinent, fixations anti-arrachement ; rives, faîtage, gouttière.
-
Finitions & contrôles : ventilation, évacuations, relevés/solins (adossé), nettoyage de chantier.
Normes & bonnes pratiques
-
Se référer aux DTU charpente bois et aux notices des fabricants de couvertures/ connecteurs pour pentes mini, entraxes, fixations.
-
Prendre en compte zone de vent & neige, hauteur du bâtiment, exposition (bord de mer, couloirs de vent).
-
Traiter le bois selon classe d’emploi (insectes, humidité), et vérifier les réactions au feu si exigées.
-
Ventilation sous couverture : entrées/sorties d’air et écrans adaptés pour éviter condensation et pathologies.
Prix & options (repères de décision)
Plutôt que des chiffres décontextualisés, retenez les variables clés :
-
Portées & sections (bois + connecteurs)
-
Type de couverture (bac acier/ardoise/tuile/panneau sandwich)
-
Complexité (adossé, solins, ouvertures en pignon, habillages de rives)
-
Isolation/étanchéité (écran, pare-vapeur, membranes)
-
Accès & sécurité (échafaudage, levage)
👉 Un devis local tient compte de tout cela : photos, cotes et un croquis suffisent pour une estimation rapide.
Téléchargements (prévus)
-
PDF A3 “Schémas charpente 1 pente — 3 types + coupes + légendes”
FAQ — Charpente 1 pente (monopente)
Comment calculer la pente d’une charpente 1 pente ?
Pente (%) = (Hauteur / Longueur horizontale) × 100.
Ex. avec 6,00 m et 20° : tan(20°) ≈ 0,364 → Hauteur ≈ 2,18 m.
Quelle pente minimale pour un bac acier ?
Elle dépend du profil, de la longueur de rampant et de l’exposition. Consultez la notice fabricant ; certaines gammes acceptent des pentes faibles, d’autres non.
Quel entraxe pour les chevrons ?
Généralement 60–80 cm pour des couvertures légères, à ajuster selon charges, volige/litage et profil de couverture.
Comment traiter le raccord contre un mur (adossé) ?
Par solin et bande d’étanchéité, avec relevés adéquats sous la couverture. Soigner l’ancrage dans la maçonnerie et la dilatation bois/mur.
Quelle section de panne pour 4 m de portée ?
Impossible de répondre sans le trio portée/charges/entraxe (plus zone vent/neige). Faites dimensionner par un charpentier : sécurité + optimisation de coût.
