Vous cherchez un schéma clair de charpente fermette avec les noms des pièces, les distances usuelles, les règles d’antiflambement/contreventement, et des exemples d’appuis ? Ce guide synthétise ce que montrent les meilleurs résultats Google et les fiches pro pour que vous ayez tout sous la main avant la pose et la lecture d’un plan.
Voire aussi nos autres schéma de charpente.

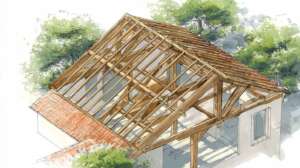

C’est quoi une charpente fermette ? (schéma annoté)
Une fermette (charpente industrialisée) est une charpente préfabriquée : des fermes triangulées en bois (faible section) assemblées par connecteurs métalliques, posées à faible entraxe. Avantage : rapidité, économie, régularité. En pratique, les fermettes remplacent pannes et chevrons grâce au rapprochement des fermes (pose répétitive). Elles sont souvent disposées tous les 60 à 90 cm environ.
Repères du schéma à légender : entrait, arbalétriers, diagonales/contre-fiches, lisses, ancrages, dispositifs d’antiflambement et contreventements.
À retenir sur l’entraxe : les fermes sont « à faible espacement (en général < 1,10 m) ». C’est un ordre de grandeur de référence dans les guides pro.
Les principaux schémas de fermettes (et quand les choisir)
Types courants (à illustrer par mini-schémas) :
-
W : le plus utilisé. Polyvalent.
-
Double W : équilibré, grandes portées et charges importantes.
-
M : adapté plafonds lourds / couvertures légères.
-
Monopente : pour toitures à un seul versant.
-
Éventail : plafonds légers / couvertures lourdes.
-
Tronquées (horiz./vert.) : croupes, grandes longueurs (transport).
-
A / entraits porteurs : combles habitables, conditions d’appuis spécifiques.
- Ciseau / Polonceau : exigences d’ancrages très résistants ; parfois appui glissant si simple flexion.
Le bureau d’études du fabricant valide le type et les renforts selon charges, portée et percements (lucarnes, trémies, etc.).
Distances, sections, matériaux et normes à connaître
-
Entraxes usuels : 60–90 cm observés en pratique et sur les pages techniques. Les guides pro indiquent « < 1,10 m » comme ordre de grandeur. La valeur exacte est définie au plan.
-
Épaisseurs usuelles des pièces (bois minces) : 36 mm jusqu’à ~15 m de portée entre appuis consécutifs, 47 mm au-delà. (Rappel : ce sont des ordres de grandeur, le dimensionnement est calculé par le BET/BE charpente).
-
Classe de résistance : références usuelles C24 pour les sections minimales d’anti-flambement/contreventement selon l’entraxe (tableaux indicatifs) ; suivez DTU 31.3 / Eurocode 5 et le plan de pose.
- Tolérances de pose (exemples) : entraxe ±20 mm, aplomb admis ≈ h/200 (ou e/2), cf. DTU 31.3 / DTU 31.1.
Antiflambement vs contreventement : ne pas confondre
-
Antiflambement : empêche le flambement des pièces comprimées (arbalétriers, certaines diagonales). Les fermettes emploient des pièces minces (36/47 mm) → risque de flambement hors plan, d’où barres d’antiflambement, feuillards, voliges, panneaux support, etc.
- Contreventement : assure la stabilité spatiale (diagonales + lisses). Sections minimales indicatives variables avec l’entraxe (ex. lisses filantes 24×57 à 34×69 ; diagonales 24×69 à 34×92 ; sous-arbalétriers 24×95 à 34×116). Respecter le plan de pose.
Bonnes pratiques de fixation : pièces d’anti-flambement et de contreventement clouées en 2 pointes non-lisses mini sur les éléments qu’elles croisent ; viser les nœuds.
Appuis et ancrages : comment une ferme “prend” le mur
-
Selon les cas, on utilise un appui articulé (bloqué) ou un appui glissant (si liberté de glissement > 6 mm). À noter : les équerres courantes ne conviennent pas aux appuis glissants quand le jeu > 6 mm.
-
Certaines fermes (p. ex. à encuvement) exigent des ancrages très résistants (chevilles à expansion, support renforcé).
- Pignons : attention aux distances aux bords pour les ancrages ; suivez scrupuleusement le plan.
Schéma fermette vs charpente traditionnelle : le comparatif
Fermette (industrialisée)
-
+ : économique, rapide (préfabriqué), répétitive ; solution standard pour toitures simples.
- – : modifications limitées a posteriori ; aménagement des combles plus délicat selon la trame des diagonales.
Traditionnelle
-
+ : espace ouvert, esthétique apparente, pénétrations/variantes plus aisées.
- – : plus coûteuse et plus longue à exécuter.
Repères de distances (traditionnelle) utiles pour la lecture des schémas :
-
Chevrons sur pannes : entraxe 50–60 cm (maxi) ;
-
Pannes : entraxe 1,00–1,50 m.
Lire un plan de pose de fermettes (exemple annoté)
Un plan de pose complet décrit : l’implantation des fermes (repérage), les renforts, les dispositifs d’anti-flambement/contreventement, les appuis/ancrages, la gestion des percements (trémies, conduits, lucarnes) et les points sensibles (croupes, arêtiers, noues). Étudiez-le avant toute pose : c’est l’ultime maillon entre conception et chantier.
Astuce chantier : contrôlez aplomb/entraxe vs. tolérances DTU, et reportez les renforts exactement comme au plan (nœuds, longueurs, sections mini).
FAQ — réponses directes aux questions “Autres questions posées” (PAA)
Quelle est la distance entre les fermes d’une charpente fermette ?
On rencontre souvent 60–90 cm ; les guides pro parlent d’un faible espacement < 1,10 m. La valeur fait foi au plan (BET).
Quelle est la section standard d’une fermette ?
Les épaisseurs usuelles des pièces sont 36 mm (jusqu’à ~15 m) ou 47 mm (au-delà). La section exacte est calculée par le bureau d’études en fonction des charges/portées.
Comment le bas d’une ferme prend-il appui ?
Par équerres/ancrages dimensionnés ; selon le cas, appui glissant requis (si liberté de glissement > 6 mm). Distances aux bords à respecter, notamment en pignon.
Quelle distance entre deux pannes (charpente traditionnelle) ?
Usuellement 1,00 à 1,50 m (et chevrons 50–60 cm maxi). À adapter au projet/calcul.
Téléchargements utiles
-
Schéma fermette type W annoté (PDF/SVG) – pièces + nœuds + renforts (à insérer).
-
Checklist plan de pose (contrôles avant pose / en cours de pose).
-
Tableau mémo des sections minimales d’anti-flambement/contreventement à titre indicatif, à confronter au plan.
